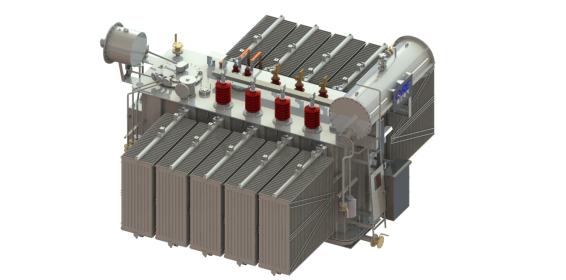

35kV级油浸式电力变压器采用先进生产设备和精益制造工艺相结合,具有低损耗、低噪音、抗突发短路能力强、外形美观等优点,变压器可具有“遥信、遥测、遥调、遥控” 的四遥功能,可通过机算远程控制,实现变电站无人值班化。
1)采用漏磁计算,采取有效措施降低杂散损耗,同时有效地防止局部过热,降低绕组热点温升。 2)合理选用线圈导线,降低绕组涡流损耗,杂散损耗等附加损耗。 3)优化并联导线间换位,使交链磁通均匀,降低漏磁引起的环流损耗。
1)采用动态分析方法进行短路机械力解析计算。 2)绕组绕制采用带有拉紧装置的立绕机或卧式饶线机,内衬硬纸筒。 3)导线换位采用液压换位工具。 4)器身采用恒压干燥和整体组装,整体组装采用热套装。
1)选用优质铁心材料、选择合适的磁通密度与铁心的自振频率。 2)采用高精度的具有步进剪切、自动堆垛功能的乔格线,减小硅钢片毛刺。 3)铁芯叠积采用“阶梯全斜步进搭接接缝技术”,改善接缝处磁通分布。 4)采用PET带对铁芯进行均匀绑扎,减少铁芯振动。 5)铁芯整体与油箱“软连接”,降低器身的噪声向油箱传播。
1)进行油流分布计算,采用合理油流分布结构,降低绕组热点温升和平均温升。 2)大容量变压器绕组设置轴向油道。 3)控制绕组横向涡流损耗。
隧道
机场
新能源发电
火力发电
电网(国网、南网等)
